复合式破碎机又被称为复合破或立式破碎机,主要有机架、转子、锤头、衬板、进料口、出料口等部件组成,具有破碎比大、能耗小、运转平稳、结构简单、操作维修方便等特点。通常用于中、小型水泥厂破碎水泥熟料或石灰石等原料,为水泥厂技术改造或新建生产线提供一种理想的二级破碎设备。本系列复合式破碎机也适用于破碎铁矿石、铝矿石、砂岩、石膏、高炉炉渣、煤矸石及块煤等中硬矿石。

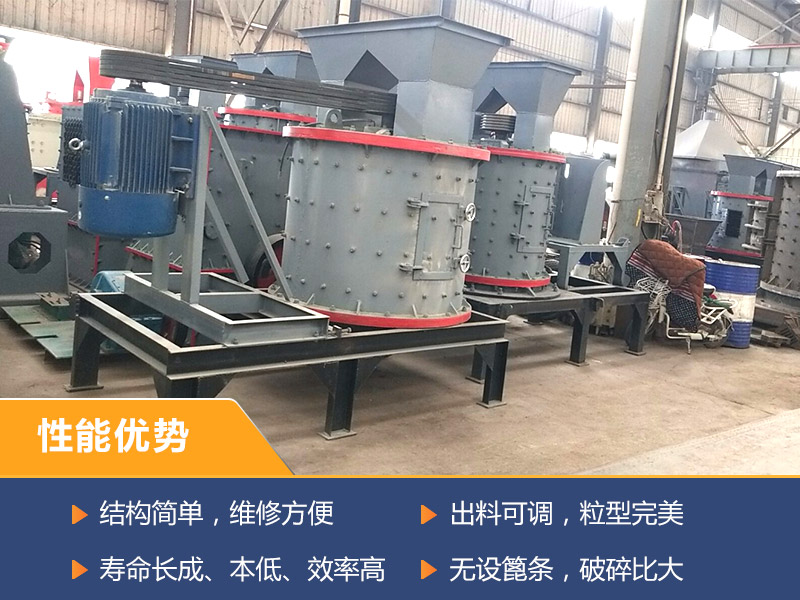

复合破碎机破碎比度大,出料粒度可以任意调节,不受板锤、衬板磨损的影响;无筛条设置,破碎水分含量高、含泥量大的物料时不易堵塞;采用弹性调节机构,进入不可破碎物可自动排出,不会造成设备损坏;轴承水平布置,寿命长,可以破碎温度高的物料(如水泥熟料);复合式破碎机本机转子体结构独特,破碎物料时,转子体几乎不磨损;后腔体设置有丝杆或液压开启机构,不用起重设备,即可轻松更换易损件。

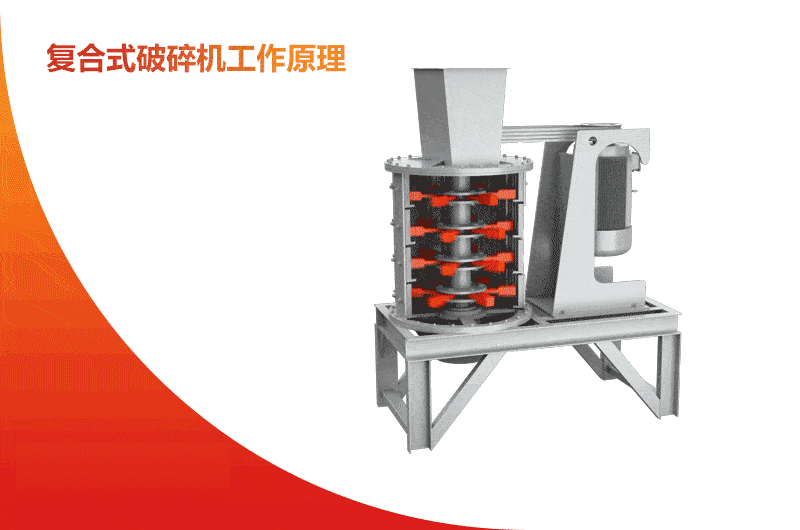

物料由机器上部垂直落入高速旋转的叶轮内,在高速离心力的作用下,与另一部分以伞状形式分流在破碎机叶轮四周的物料产生高速撞击,物料在相互撞击后,又会在叶轮和机壳之间以物料形成的涡流中多次碰撞、摩擦而粉碎,从下部直接排出,形成多次闭路循环,由筛分设备来控制所要求的成品粒度。
型号 | 转子直径(mm) | 筒体高度(mm) | 主轴转速(r/min) | 进料粒度(mm) | 出料粒度(mm) | 生产能力(t/h) | 电机功率(kw) | 外形尺寸(mm) |
800 | 650 | 800 | 1350 | ≤50 | 0-5 | 5-15 | 30 | 2200x860x1980 |
1000 | 800 | 850 | 970 | ≤50 | 0-5 | 10-30 | 55 | 2700x1160x2000 |
1250 | 1000 | 850 | 740 | ≤50 | 0-5 | 20-60 | 75 | 2800x1400x2730 |
1500 | 1250 | 1000 | 650 | ≤50 | 0-5 | 110-132 | 110 | 3100x1900x2300 |
1750 | 1560 | 1410 | 600 | ≤50 | 0-5 | 40-100 | 185-200 | 3350x2100x2800 |
2000 | 1740 | 1550 | 500 | ≤50 | 0-5 | 80-200 | 220-250 | 4100x2660x2670 |
