履带式移动破碎站是一种高效、灵活的破碎设备,集成了给料、破碎、筛分和输送等功能。它采用履带式行走方式,可以灵活地移动到不同的作业现场,实现就地破碎和加工。履带式移动破碎站适用于各种物料,如岩石、矿石、建筑垃圾等,广泛应用于建筑、道路建设、矿山等领域。
大功率行走电机,马力强劲,安全可靠。
底盘采用全钢船型结构,强度高,对作业场地适应范围广。

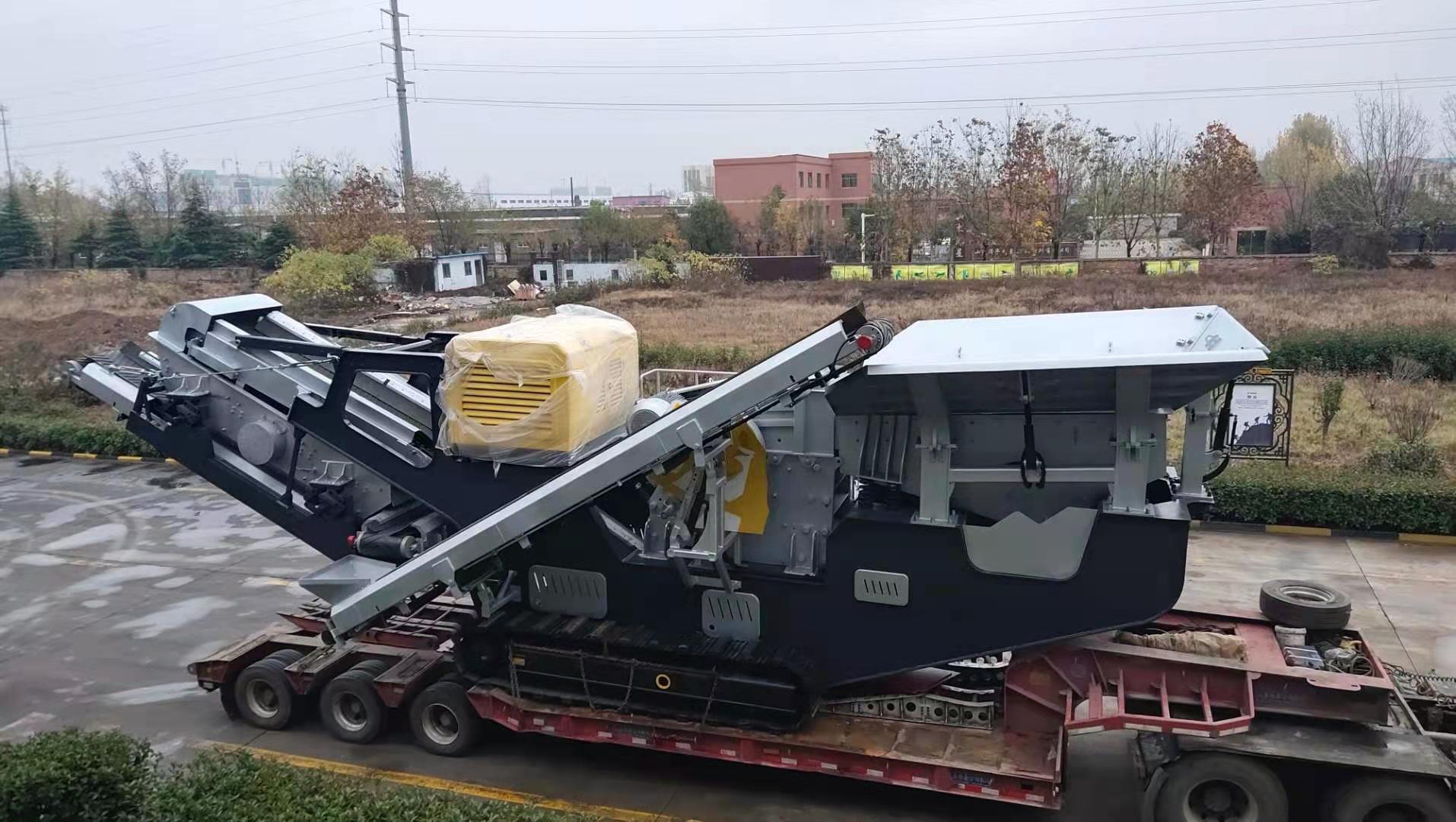

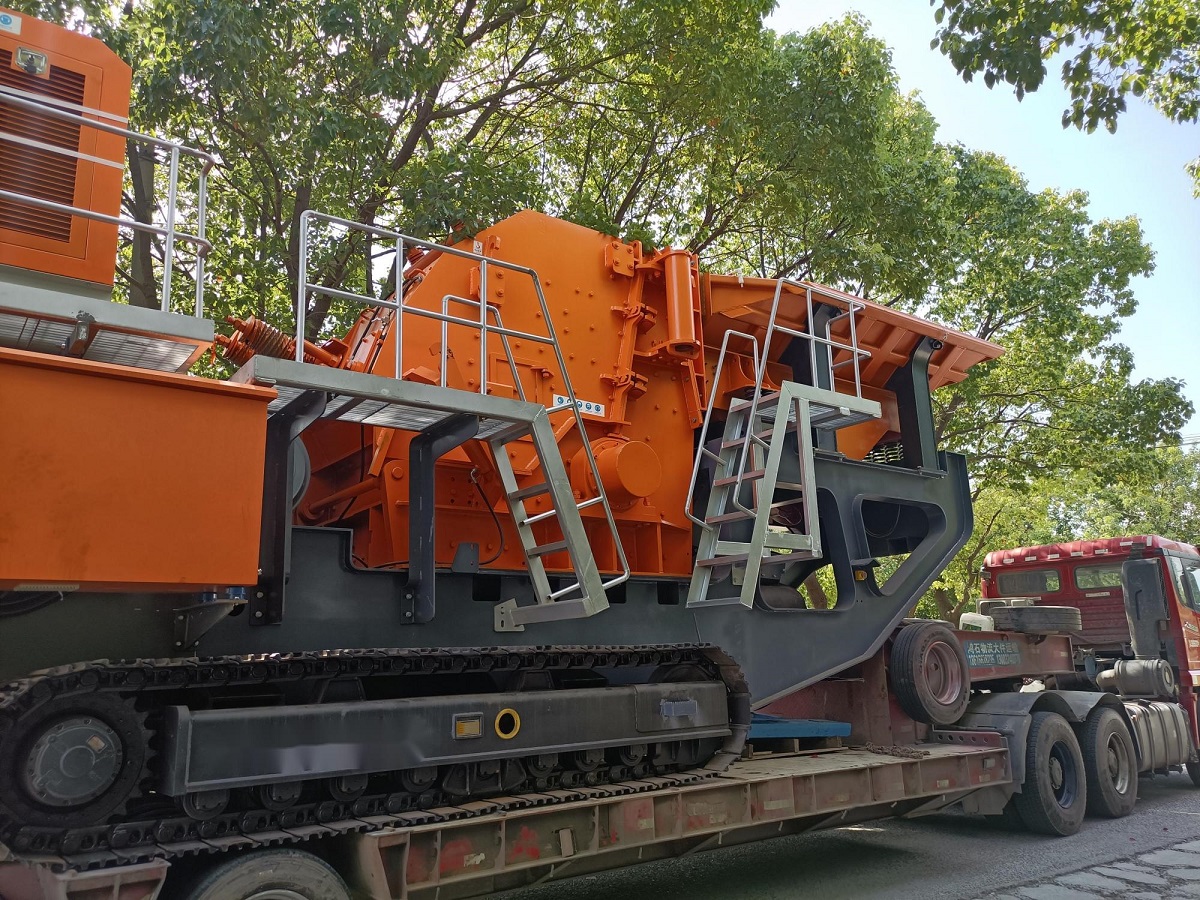

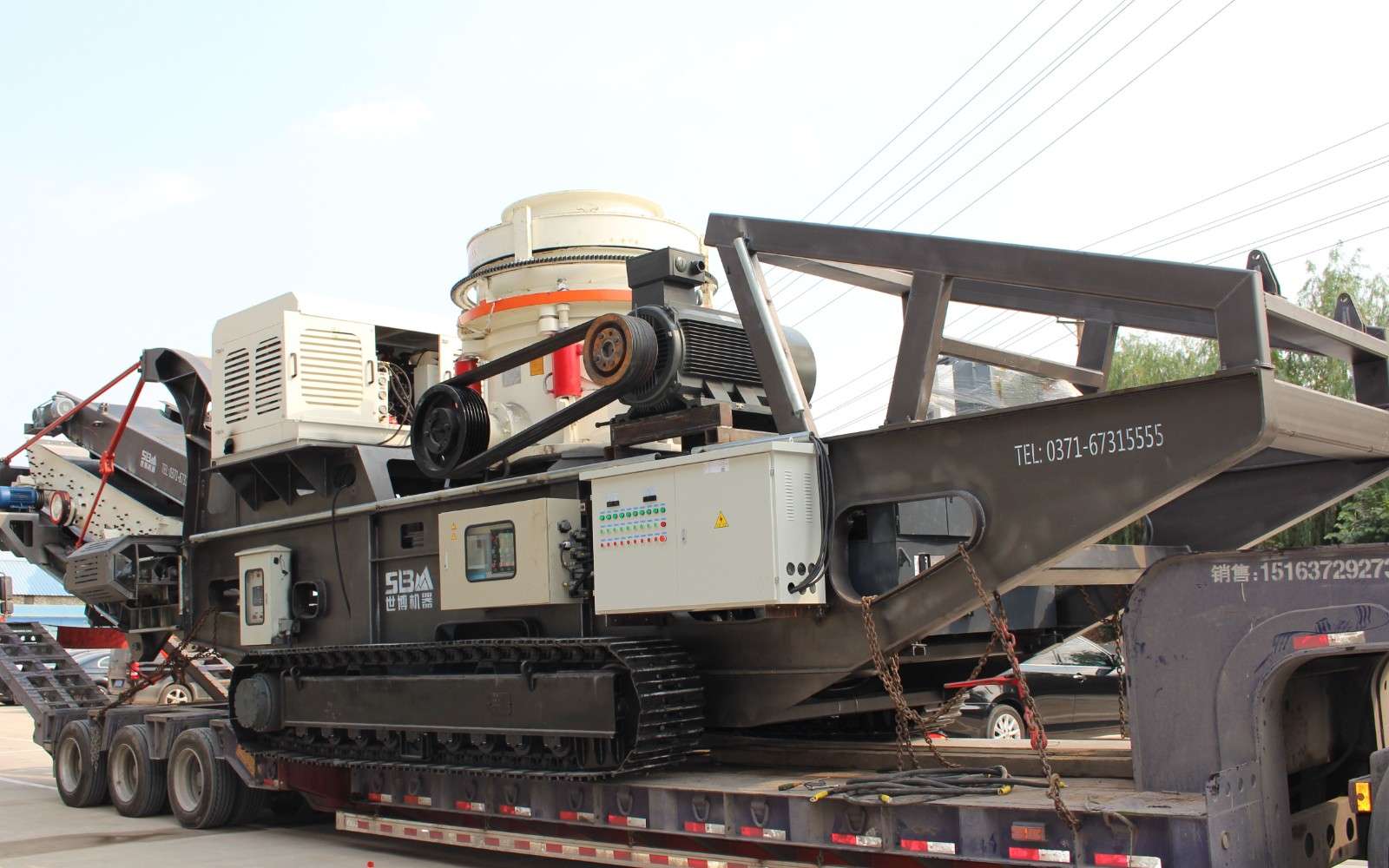

该机运输方便,履带行走、不损伤路面,配备多功能属具,经久耐磨。
采用国外优质电机,实现了动力系统的优良性能,具有噪音低、节能环保等特点。
可根据用户要求配给各级破碎筛分设备,整机优化设计,品质有保证。

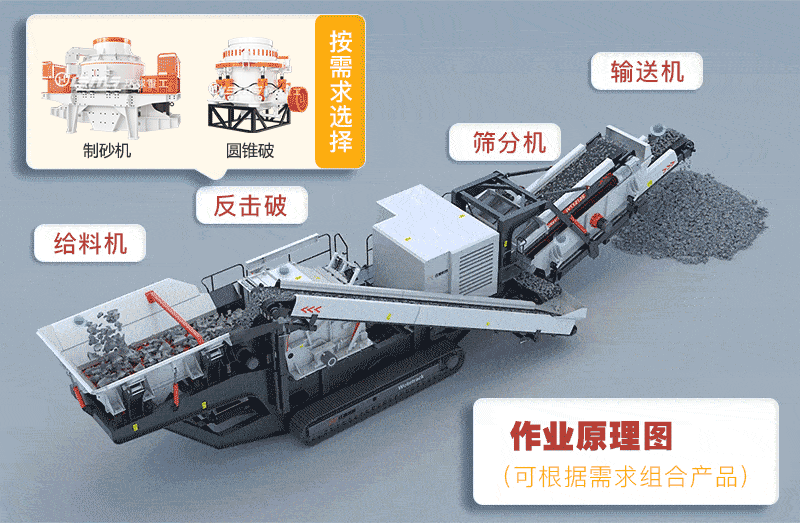

履带式移动破碎站由履带底盘、车架总成、主机及辅助设备、动力系统和液压电控系统组成。移动时,通过动力系统提供动力,由液压电控系统控制驱动履带底盘行走;安装时,动力系统通过液压电控系统控制驱动液压缸等动作,自动完成设备安装;工作时,动力系统通过液压电控系统驱动和控制主机及辅助设备工作,物料从料仓进入搭载在履带底盘和车架上的主机破碎或筛分后,通过集成式的皮带机排出。
机型 | TF150 | TF250反击破一体车 | TF250反击破标准车 |
给料机 | |||
设备 | GZD1038 | ZDG1228 | ZDG1228 |
振动电机 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
电机驱动 | 电机驱动 | 电机驱动 | |
破碎机 | |||
设备 | LF150 | LF250 | LF250 |
最大进料粒度 | 400mm | 500mm | 500mm |
电机及驱动方式 | 160KW | 250KW | 250KW |
电机驱动 | 电机驱动 | 电机驱动 | |
车架 | |||
液压履带底盘 | NS415E | NS415E | NS415E |
船型车架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
主皮带机 | |||
规格 | B800*11米 | B1200*11米 | B1200*11米 |
电机减速器 | 11KW | 电机减速器驱动15KW | 电机减速器驱动15KW |
环形聚酯帆布带 | EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) | |
转运皮带机 | |||
规格 | B500*2米 | B500*2.4米 | B500*2.4米 |
电机减速器 | 4KW | 电机减速器驱动4KW | |
环形聚酯帆布带 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
筛下皮带机 | |||
规格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
电机减速器 | 5.5KW | 电机减速器驱动7.5KW | 电机减速器驱动7.5KW |
环形聚酯帆布带 | EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) | |
返料皮带机 | |||
规格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
驱动方式 | 5.5KW | 电机减速器驱动4KW | |
环形聚酯帆布带 | EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) | |
返料筛 | |||
规格 | 2YK1530 | YS1320 | GLS1630FA |
电机 | 11KW | 3.7KW*2 | 3KW*2 |
驱动方式 | 电动机 | 电机驱动 | ROST弹簧 |
除铁器 | |||
规格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
电机减速器 | 3KW | 电机减速器驱动3KW | |
动力系统 | |||
发电机组 | 320KW康明斯发电机组 | 500KW发电机组 | |
电气系统 | 采用PLC智能控制系统,具有故障报警及故障记录查询功能,可视化工作流程,操作简单,屏显各类参数监控,发动机可根据负载情况自动调速。 | 反击破主电机变频启动,其他电机直接启动,主要电器元件施耐德反 | |
液压系统 | 皮带机折叠油缸及反击破主机用油缸液压泵、阀、站及油管附件 | 开箱及出料间隙调整,侧出折叠及返料部拆卸,负载敏感型,电液比例阀行走阀组 |
