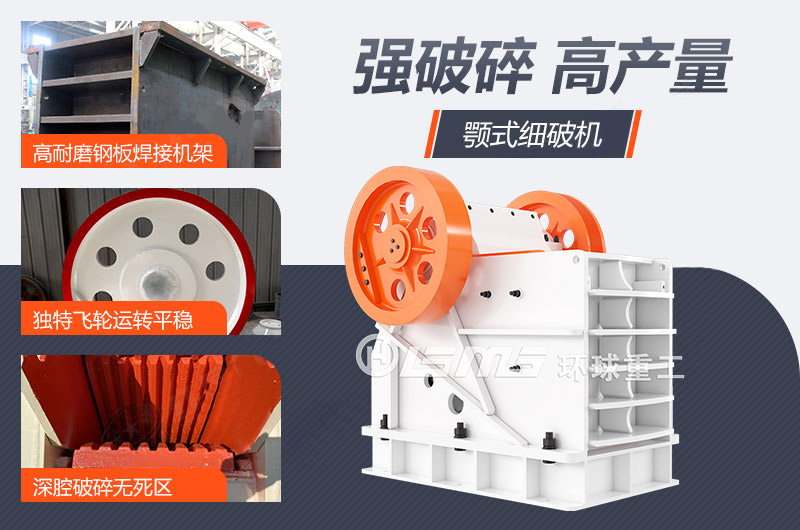

德版颚式破碎机全新的机架设计理念,保证机架刚度的同时,减小了整机安装空间。由高品质铸钢动颚、锻造偏心轴和大型辊子轴承构成的动颚总成,使得SD系列颚式破碎机具有可靠性。
(1)偏心轴:偏心轴经锻打热处理,强度更高,通过能力更大;两端配备超大轴承,承载能力强,坚固耐用。
(2)飞轮:经过多次计算设计,有效平衡偏心运转产生的不平衡力;与配重紧密配合,降低振动等级,运转更加平稳可靠。
(3)机架:E型机架,合理分配加强筋,加强机器强度和稳定性,运转振动小、噪音低;边护板螺栓固定系统,方便快捷。
(4)颚板:曲线形优化,提高产能,降低磨损;锰钢合金,增加厚度,坚固耐用,上下对称,可对调二次使用
(5)轴承座:优化结构,运转更稳定,减少因变形对轴承的伤害;特殊放置方式,有效消除破碎分力。
(6)调整装置:调整装置配备了液压缸或螺杆,排料口调节方便快捷。
(7) 润滑系统:集中润滑系统,采用通用润滑连接头,效能高快捷;迷宫密封,能有效阻止灰尘。
(8) 破碎腔型:优化设计,精确偏心距计算,合理动颚运动轨迹设计,产量提高30%-50%。
1.深腔破碎,高产节能:优化型深腔破碎,无死区,进料和破碎效率大大提升,单机节能15%-30%,系统节能一倍以上。
2.承载力强,稳定性高:更大的锻坯加工重型偏心轴、高锰钢鄂板以及高等铸钢动鄂总成,设备承载能力更强,稳定性更高。
3.工艺先进,使用寿命长:借鉴世界先进制造工艺,数字化分析各部件运行情况,内部结构精密,设备使用寿命大大延长。

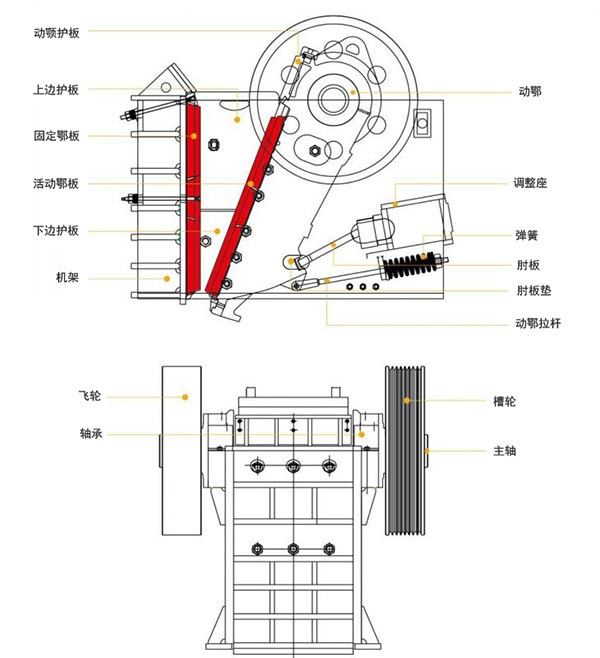

德版颚式破碎机的工作方式为曲动挤压型:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆、弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。
型号 | 给料尺寸(mm) | 出料尺寸(mm) | 处理能力(t/h) | 电动机功率(kw) | 外型尺寸(mm) |
PE150×250 | ≤130 | 15-45 | 1-4 | 5.5 | 896×745×935 |
PE250×300 | ≤150 | 15-55 | 3-6 | 7.5 | 1050×987×1000 |
PE250×400 | ≤210 | 25-60 | 5-20 | 15 | 1215×1520×1030 |
PE400×600 | ≤350 | 40-90 | 15-60 | 30 | 1650×1588×1050 |
PE500×750 | ≤425 | 50-100 | 40-110 | 45 | 1956×1918×1920 |
PE600×900 | ≤500 | 60-125 | 90-180 | 55 | 2250×2733×2280 |
PE800×900 | ≤600 | 80-140 | 100-220 | 75 | 2450×2950×2490 |
PE750×1060 | ≤630 | 60-150 | 110-380 | 110 | 2531×2455×2783 |
PE900×1060 | ≤700 | 100-160 | 230-390 | 110 | 2900×2657×2950 |
PE900×1200 | ≤750 | 110-165 | 220-450 | 132 | 3100×2760×3260 |
PE1000X1200 | ≤900 | 110-185 | 315-500 | 132 | 3200×2760×3260 |
PE1200×1500 | ≤950 | 115-195 | 550-1000 | 220 | 3710×3446×4075 |
PE1500×1800 | ≤1200 | 135-225 | 600-1200 | 280 | 5100×4700×4300 |
PEX150×750 | ≤120 | 10-40 | 8-25 | 15 | 1310×1118×1145 |
PEX250×750 | ≤210 | 15-50 | 15-35 | 22 | 1400×1751×1515 |
PEX350×750 | ≤300 | 15-50 | 18-40 | 30 | 1485×1680×1648 |
PEX250×1000 | ≤210 | 15-60 | 15-60 | 30 | 1550×1964×1380 |
PEX250×1200 | ≤210 | 15-60 | 20-60 | 37 | 1530×1946×1380 |
PEX300×1300 | ≤250 | 25-60 | 16-105 | 55-75 | 2000×2320×1730 |
