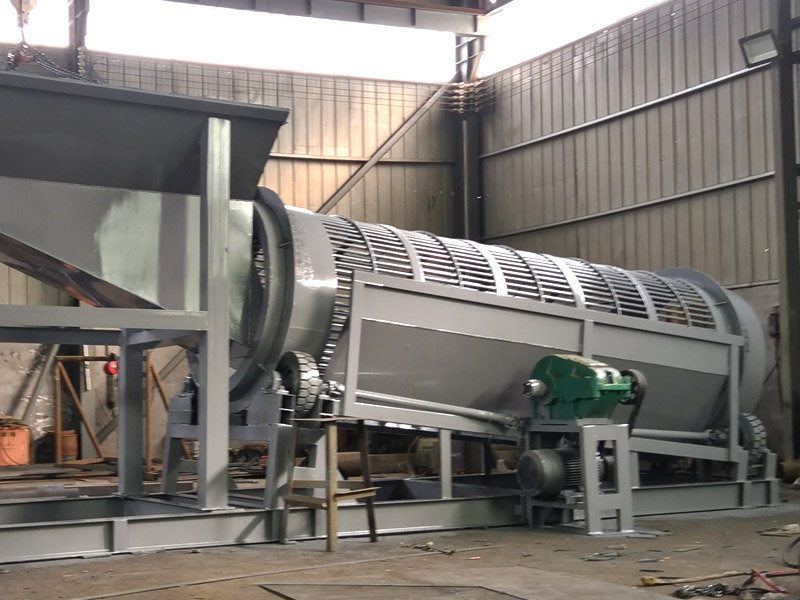

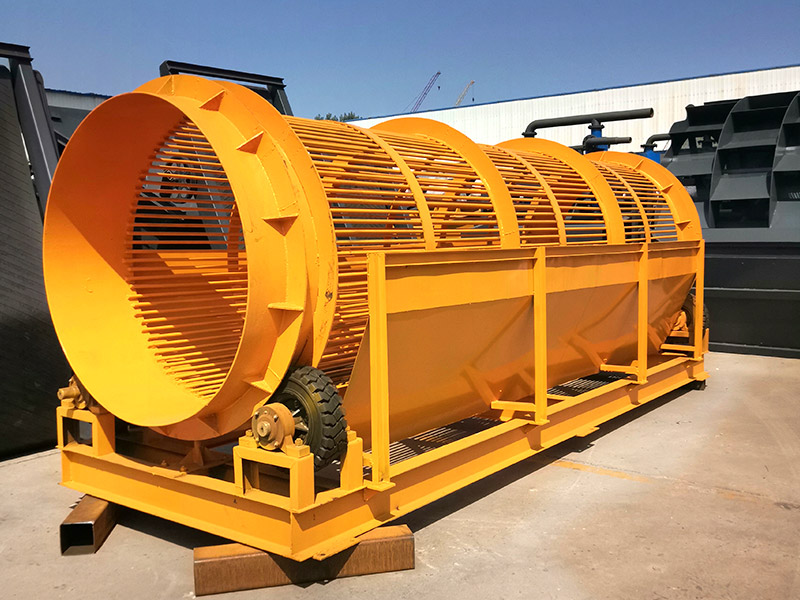

滚筒筛也叫滚筒筛沙机,滚筒筛分机,它的主体部分是筛分筒,有若干个圆型状沙王组成,过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出,以此来完成物料的分级筛选。
滚筒筛有梳型清筛装置,在筛分过程可通过梳型清筛机构与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果,60-200目筛网,动力0.75-3KW,产量:500-1500KG/小时。

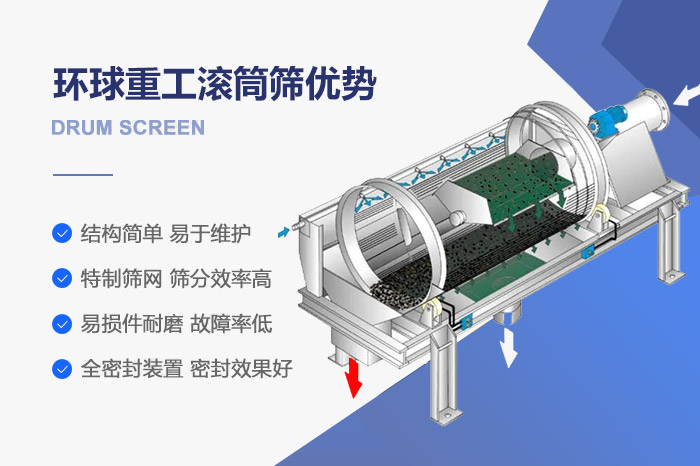

1、采用滚动输送原理,通过物料翻滚与滚动减少筛孔堵塞,筛孔尺寸2-80mm可选,筛分效率95%以上。
2、设有梳形清筛装置,在筛分过程中,通过清筛机和筛体的相对运动,减少物料堵塞。
3、安装倾斜角度小,物料在筒内不停地翻转滚动并沿着滚筒的斜度向前流动,筛滤效果好。
4、整个筛分机构均设计在密封防尘罩内,避免物料筛选过程中的粉尘飞扬和块状飞溅,减少污染,降低工作噪音。
5、密封防尘罩两侧设备观察窗口,密封罩端部和清筛机机构侧面设有检修快开门口,便于设备维护。

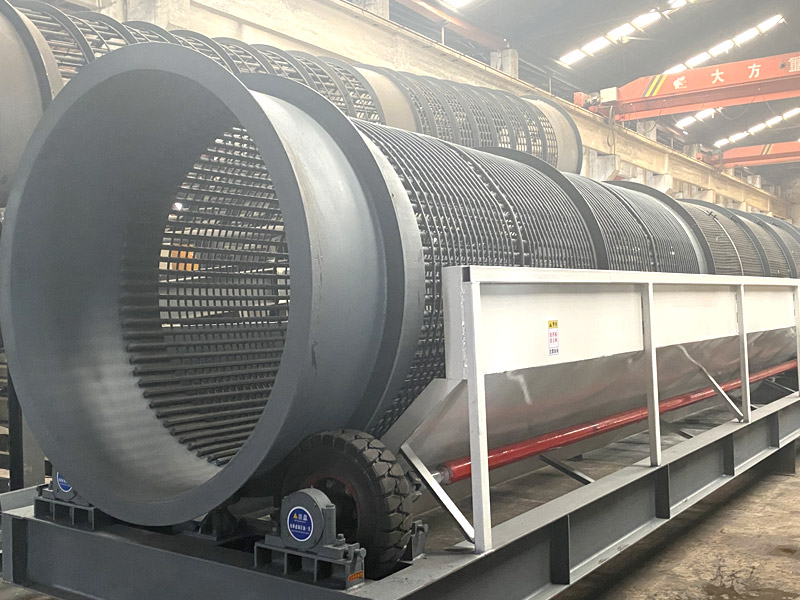

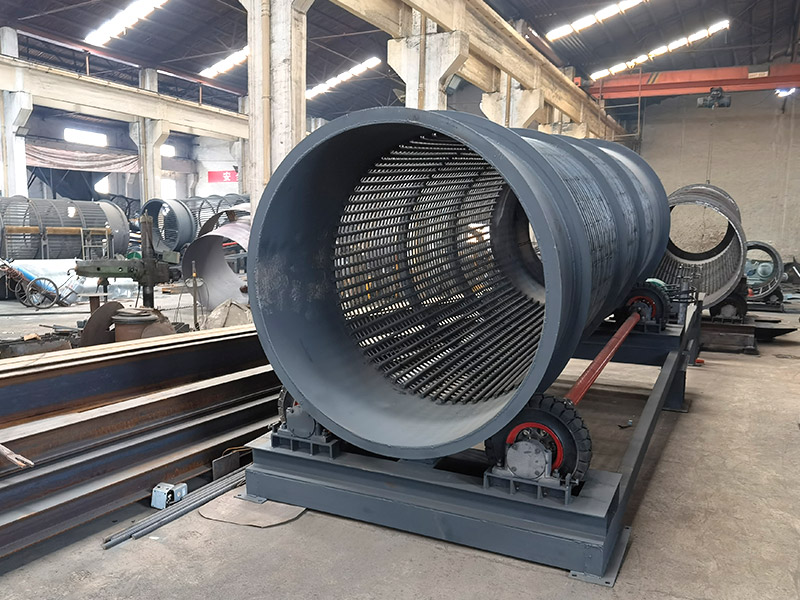

6、筛网是由若干个圆环状扁钢组成,规格为16mm×12mm,使用寿命长。
7、能耗小,是其他筛型的50%。
筒体通过传动系统带动,在一定转速下旋转,物料在其中翻转与滚动,自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出,筛出的杂物从出料口排出。由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止筛孔堵塞。它克服了原振动筛和直线筛在筛分较湿物料时出现的筛网堵塞问题,提高了筛分系统的产量和可靠性。
规格 | 滚筒尺寸 | 产量(t/h) | 转速 (r/min) | 电机 | 外形尺寸(mm) | ||
直径 | 长度 | 型号 | 功率(kW) | ||||
GS10×30 | φ1000 | 3000 | 1~3 | 22 | YE2-132M1-6 | 4 | 3500×1400×2000 |
GS12×45 | φ1200 | 4500 | 3~5 | 16.6 | YE2-132M2-6 | 5.5 | 5700×1600×2400 |
GS15×50 | φ1500 | 5000 | 5~7 | 16 | YE2-160L-6 | 11 | 6860×1900×2810 |
GS15×65 | φ1500 | 6500 | 16 ~ 24 | 9.98 | YE2-160L-6 | 11 | 8360×1900×2810 |
GS16×60 | φ1600 | 6000 | 16 ~ 24 | 10 | YE2-180L-6 | 15 | 7300×2000×3000 |
GS18×65 | φ1800 | 6500 | 50 ~ 70 | 13.6 | YE2-200L1-6 | 18.5 | 9000×2200×3200 |
GS20×70 | φ2000 | 7000 | 50 ~ 70 | 11.6 | YE2-225M-6 | 30 | 10234×2430×5800 |
GS25×110 | φ2500 | 11000 | 50 ~ 70 | 16 | YVFE2-280M-6 | 55 | 13830×3000×3854 |
