链板输送机是一种以标准链板为承载面,由马达减速机为动力传动的传送装置。链板式输送机,由动力装置(电机)、传动轴、滚筒、张紧装置、链轮、链条、轴承、润滑剂、链板等等构成。其中带动物料的输送的主要的两个部分为:链条,利用它的循环往复运动提供牵引动力;金属板,作为输送过程中的承载体。可以通过多列链板并行,使链板输送机做的很宽并形成差速,利用多列链板的速度差使多列输送在无挤压的情况下变为单列输送,从而满足饮料贴标、灌装、清洗等设备的单列输送的要求,我们可以将两条链板输送机的头尾部做成重叠式的混合链使得瓶(罐)体处于动态过度状态,使输送线上不滞留物料,可以满足空瓶以及实瓶压力和无压力输送。

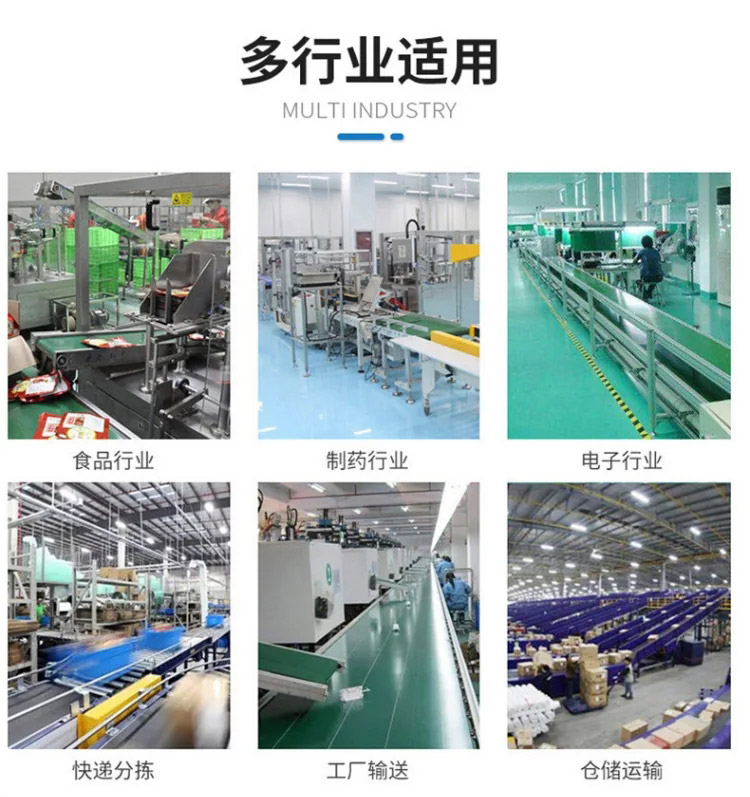

链板输送机(亦可简称“链板机”)在冶金、煤炭、化工、电力、机械制造得到了广泛的应用。它可沿水平或倾斜方向输送各种散状物料和成件物品。由于它的承载部分和运行部分均用金属材料构成,因而与其他连续运输机械相比,它可输送比较沉重的、粒度较大的、磨琢性强的物料,并且适宜输送600~700℃的高温物料。
链板输送机有水平型、倾斜型、水平倾斜型三种机型,百盛机械可根据客户的输送量、铸件单重等其他技术要求提供合适的设备选型及定制。
1、由连续链条提供动力,主要用于运输重物。我们的链式输送机系统通常是双股配置,负载位于链条上,但也可以使用多股配置。
2、承载能力大,单料(件)重量可达70-120kg,输送量可达60m/h,输送距离可达90米。
3、根据输送物料及输送量可适当变动,角度一般不大于15°,防止过多漏料,链板输送机的倾角可达30°~35°,弯曲半径一般约为3m—5m。可根据输送物料及工艺要求设计定制型号。
4、链板采用不锈钢和工程塑料制成。用户可根据输送物料和工艺要求选择合适的物料。

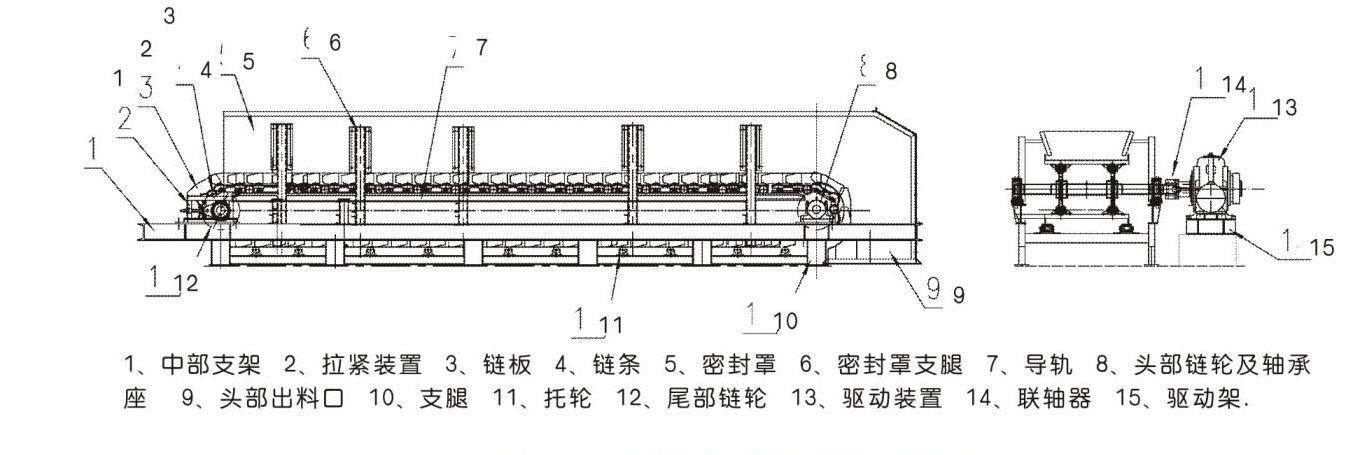

轻型链板输送机通常由头部装置、运行部分、机架、驱动装置、尾部装置组成。当控制电路启动后,电机通电,电机内部在电磁场作用下将电能转化为动能,电机主轴开始转动。然后主轴通过减速器装置在将动力传输给头尾部齿轮,当齿轮转动后,牵引链便开始跟随齿轮一起转动,同时带动承载链工作,料斗里的物料便开始传输。
型号 | 功率(kw) | 给料量(m³/h) |
QBL0840链板 | 11 | 60-150 |
QBL1040链板 | 15 | 80-200 |
QBL1240链板 | 15 | 100-300 |
BW1040板喂 | 18.5-22 | 60-250 |
BW1240板喂 | 22-55 | 80-350 |
BW1440板喂 | 22-55 | 100-450 |
BW1840板喂 | 22-55 | 150-600 |
BW1850板喂 | 22-75 | 100-350 |
BW2050板喂 | 30-90 | 150-550 |
BW2250板喂 | 37-110 | 200-650 |
BW2450板喂 | 37-110 | 260-750 |
